Анализ подверженности затоплению

НовыеРельефРастр
Анализ подверженности затоплению на основе рельефа с использованием TWI, логарифмированной аккумуляции стока, обратного уклона, обратного расстояния до водотоков и обратного TPI. Создает индекс подверженности затоплению (FSI) от 0 до 100 с 5-уровневой классификацией.
Демо
Авторизуйтесь для загрузки файлов
ZIP-файл из terrain_analysis, содержащий ЦМР, уклон, TWI, аккумуляцию стока, TPI, водотоки, направление стока и manifest.json
Вес индикатора топографического индекса влажности (по умолчанию: 0.30)
Вес индикатора логарифмированной аккумуляции стока (по умолчанию: 0.25)
Вес обратного индикатора уклона — плоские участки имеют более высокий риск затопления (по умолчанию: 0.20)
Вес обратного индикатора расстояния до водотоков — ближе к водотокам означает более высокий риск (по умолчанию: 0.15)
Вес обратного индикатора TPI — впадины имеют более высокий риск затопления (по умолчанию: 0.10)
Значение FSI, выше которого области классифицируются как горячие точки затопления (по умолчанию: 70)
Авторизуйтесь для загрузки файлов
Необязательный ZIP из spectral_indices с агрегатами вегетационного индекса. При указании в взвешенное наложение добавляется вегетационный индикатор.
Вес индикатора вегетационного индекса (по умолчанию: 0.10). Используется только при наличии spectral_zip. Остальные веса пропорционально уменьшаются.

Документация

Анализ подверженности затоплению на основе рельефа с использованием TWI, логарифмированной аккумуляции стока, обратного уклона, обратного расстояния до водотоков и обратного TPI. Создает индекс подверженности затоплению (FSI) от 0 до 100 с 5-уровневой классификацией.

На входе:

  • Пакет анализа рельефа (ZIP). ZIP-файл, полученный из инструмента Комплексный анализ рельефа, содержит ЦМР, уклон, аккумуляцию стока, кривизну, STI, SPI и manifest.json;

  • Вес: TWI. Вес индикатора топографического индекса влажности (по умолчанию: 0.30)

  • Вес: Аккумуляция стока. Вес индикатора логарифмированной аккумуляции стока (по умолчанию: 0.25)

  • Вес: Уклон (обратный). Вес обратного индикатора уклона — плоские участки имеют более высокий риск затопления (по умолчанию: 0.20)

  • Вес: Расстояние до водотоков (обратное). Вес обратного индикатора расстояния до водотоков — ближе к водотокам означает более высокий риск (по умолчанию: 0.15)

  • Вес: TPI (обратный). Вес обратного индикатора TPI — впадины имеют более высокий риск затопления (по умолчанию: 0.10)

  • Порог горячих точек. Значение FSI, выше которого области классифицируются как горячие точки затопления (по умолчанию: 70)

  • Пакет спектральных индексов (ZIP). Необязательный ZIP с агрегатами вегетационного индекса, полученный инструментом Вычисление спектральных индексов. При указании в взвешенное наложение добавляется вегетационный индикатор;

  • Вес: Вегетационный индекс. Вес индикатора вегетационного индекса (по умолчанию: 0.10). Используется только при наличии spectral_zip. Остальные веса пропорционально уменьшаются.

На выходе:

  • Пакет анализа затопления (ZIP). ZIP-архив с растрами подверженности затоплению, векторами, статистикой и манифестом

  • Сводка. Текстовая сводка результатов анализа затопления

  • Манифест JSON. JSON-манифест, описывающий все результаты

Пример работы инструмента:

_images/erosion_analysis_input_ru.png

Пример исходных данных

_images/flood_analysis_result_ru.png

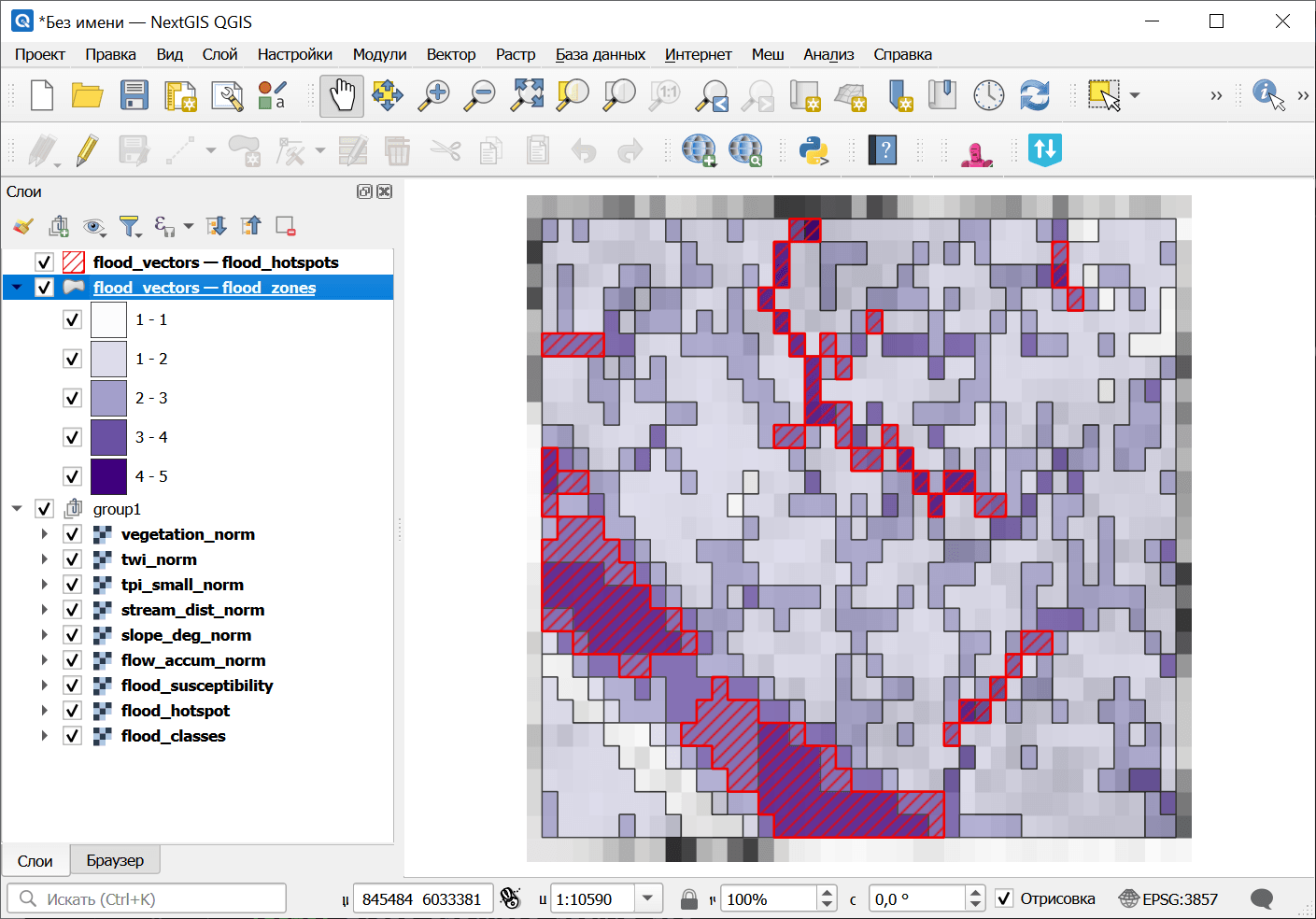

Пример результата работы инструмента

Попробуйте инструмент в действии:

  1. Нажмите кнопку Демо над формой инструмента. Поля будут автоматически заполнены демонстрационными значениями.

  2. Нажмите кнопку Запустить.
