Полигоны из линий и точек по времени

Веб ГИС
Создание полигонов из линий и точек, в которых указан диапазон дат.
Демо
Ссылка на Веб ГИС на платформе NextGIS Web вида https://demo.nextgis.com и логин/пароль если необходимо
ID ресурса слоя линий в Веб ГИС.
ID ресурса слоя точек в Веб ГИС.
Год, на который производится временной срез.
Имя поля, куда будет записываться значение года запроса.
Поле, в которое записать результаты.
Поле, из которого берутся минимальные значения идентификаторов.
Поле, по которому производится группировка.

Документация

Инструмент создает полигоны, отражающие состояние местности на конкретный момент времени. Полигоны формируются из набора контуров (полилиний), каждый из которых характеризуется датой начала и окончания своего существования. Атрибуты полигонам присваиваются из слоя точек, которые также имеют временную привязку.

Кроме того, осуществляется группировка идентификаторов полигонов по заданному параметру через создание отдельного поля с ID, общим для каждой группы (минимальное его значение). Геометрия полигонов при этом не меняется.

Подготовка данных:

Для слоёв Веб ГИС должны быть установлены права «Ресурс:чтение» и «Чтение данных» для пользователя Гость. Право чтения ресурса также должно быть выставлено для папок всех уровней, в которые входят эти слои, вплоть до Основной группы ресурсов.

Слой полилиний должен содержать следующие поля:

  • upperdat - дата начала существования контура;

  • lwdate - дата окончания существования контура;

  • поле группировки с пользовательским названием на латинице.

_images/lines2polygons_input_map_ru.png

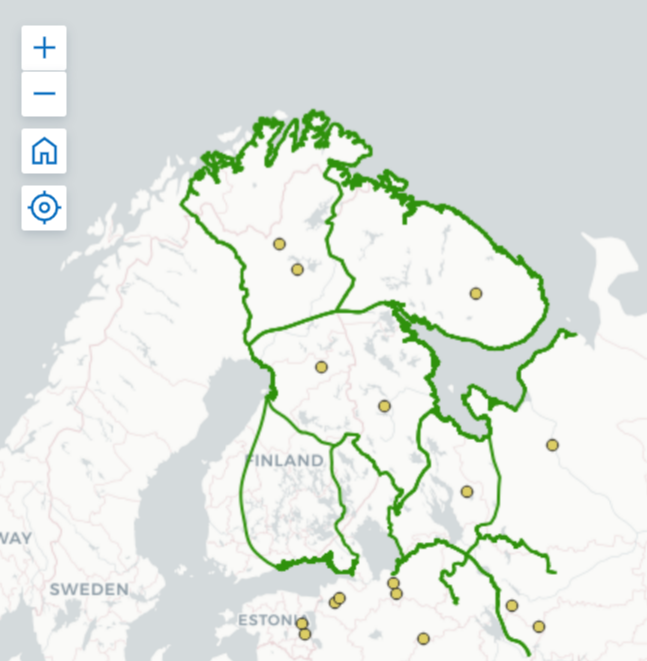

Пример исходных данных. Слои полилиний и точек

_images/lines2polygons_input_table_ru.png

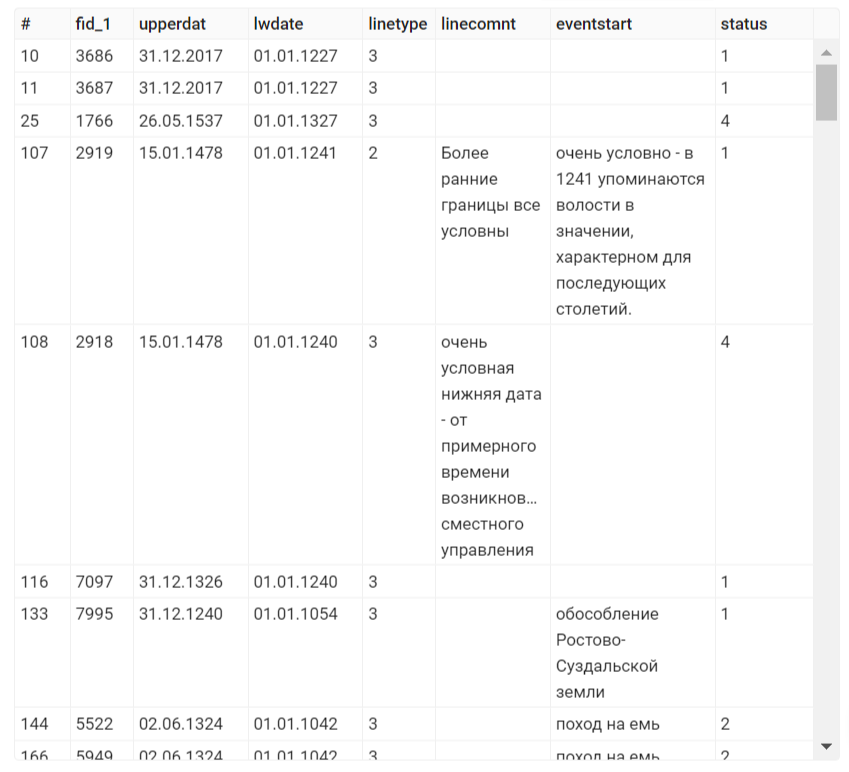

Пример исходных данных. Таблица атрибутов слоя полилиний

_images/lines2polygons_output_map_ru.png

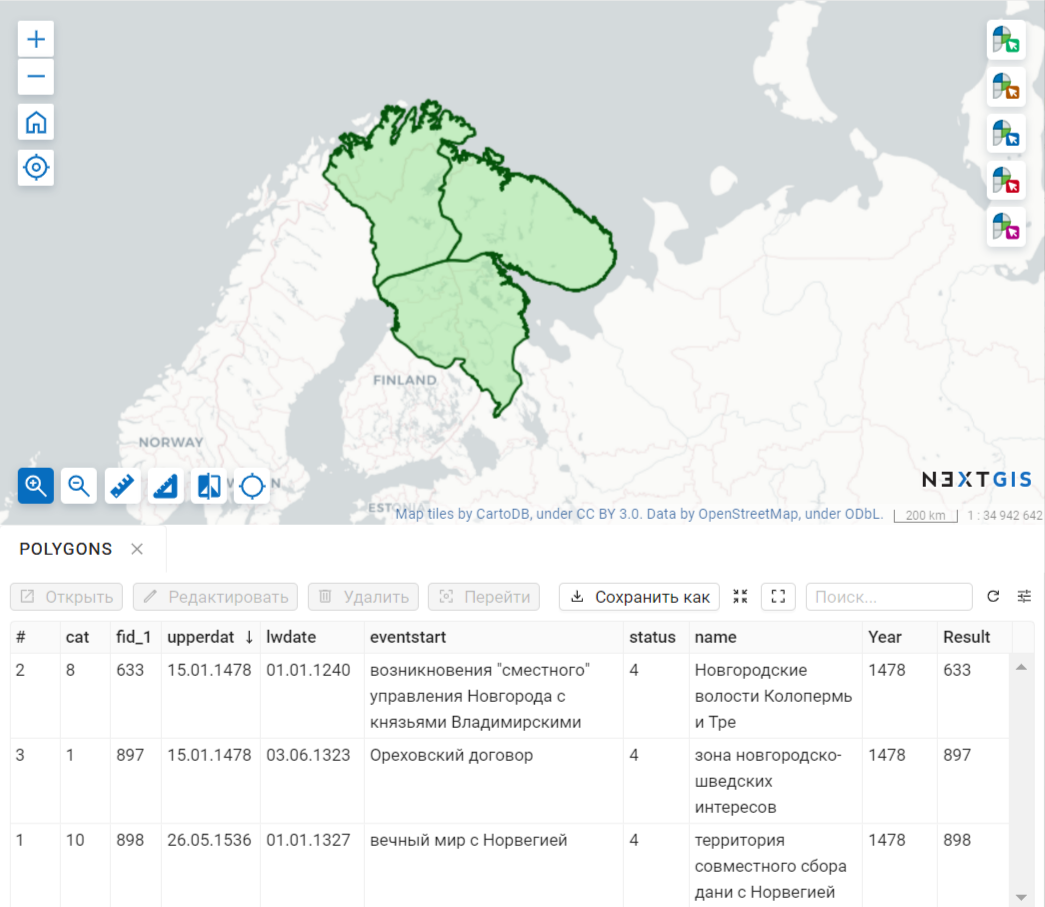

Пример результата работы инструмента

На входе:

  • Web GIS URL - адрес используемой Веб ГИС (обратите внимание, что после .com не должно быть дополнительных символов)

  • ID ресурса линий - ID слоя с полилиниями из используемой Веб ГИС

  • ID ресурса точек - ID слоя с точками из используемой Веб ГИС

  • Запрашиваемый год - год, на который нужно получить временной срез

  • Имя поля запрашиваемого года - название нового поля, куда будет записываться запрашиваемый год

  • Поле результата - новое поле, куда будут заноситься результаты группировки, то есть ID.

  • Поле с идентификаторами - поле в слое полилиний с уникальными значениями, из него заимствуются ID для группировки

  • Поле группировки - поле слоя полилиний, по которому осуществляется группировка полигонов

На выходе:

  • слой с полигонами (shapefile), актуальными для заданного года

Попробуйте инструмент в действии

  1. Нажмите кнопку Демо над формой инструмента. Поля будут автоматически заполнены демонстрационными значениями.

  2. Нажмите кнопку Запустить.
