Улучшение ЦМР

Рельеф
Улучшение разрешения ЦМР и упрощение соответствующих изолиний рельефа.
Демо
Авторизуйтесь для загрузки файлов
Растровый файл ЦМР, полученный при заказе NextGIS Data
Коэффициент улучшения разрешения растрового файла ЦМР, в %. Показывает, на сколько процентов должен увеличиться/уменьшиться размер пикселя. Например, значение 1000 % даст уменьшение размера пикселя в 10 раз
Ближайший сосед
Метод интерполяции, используемый для улучшения файла ЦМР
Шаг горизонталей векторного файла в метрах
Шаг упрощения горизонталей в векторном файле. Возможна запись в виде целого числа (например, 2), десятичной дроби через точку (например, 0.02) и экспоненциальная запись (например, 2e-2)

Документация

Инструмент улучшает цифровую модель рельефа, сглаживает и упрощает полученные изолинии.

На входе, все поля должны быть заполнены:

  • Растровый файл ЦМР в формате TIFF, полученный при заказе NextGIS Data;

  • Метод интерполяции, используемый для улучшения файла ЦМР. Доступные методы:

    • Ближайший сосед (nearest)

    • Билинейная (bilinear)

    • Кубическая (cubic)

    • Кубический сплайн (cubicspline)

    • Ланцоша (lanczos)

    • Линейная (average)

    • Среднее квадратическое (rms)

    • Мода (mode);

  • Шаг горизонталей векторного файла в метрах;

  • Шаг упрощения горизонталей в векторном файле. Возможна запись в виде целого числа (например, 2), десятичной дроби через точку (например, 0.02) и экспоненциальная запись (например, 2e-2);

  • Процент улучшения - Коэффициент улучшения разрешения растрового файла ЦМР, в %. Показывает, на сколько процентов должен увеличиться/уменьшиться размер пикселя. Например, значение 1000% даст уменьшение размера пикселя в 10 раз.

На выходе:

  • Файл улучшенной цифровой модели рельефа в формате TIFF;

  • Файл изолиний в формате GeoPackage.

_images/improvedem_input.png

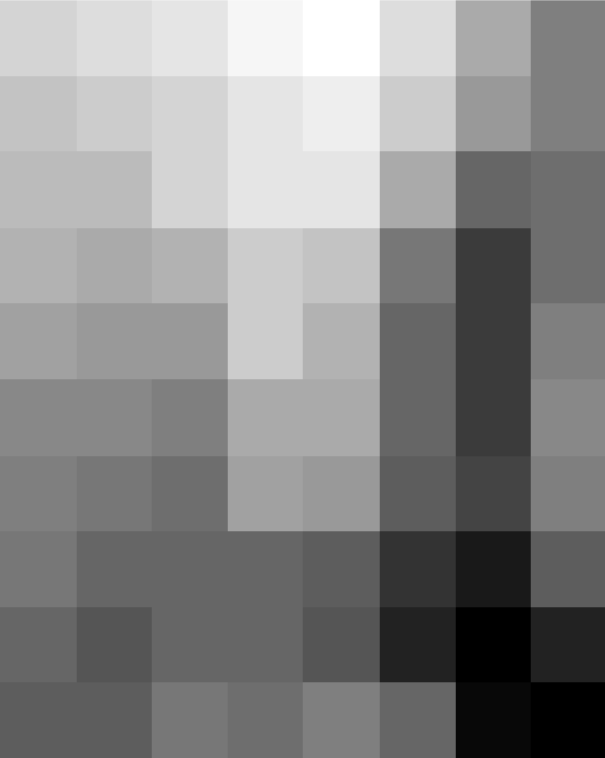

Исходный растр

_images/improvedem_result.png

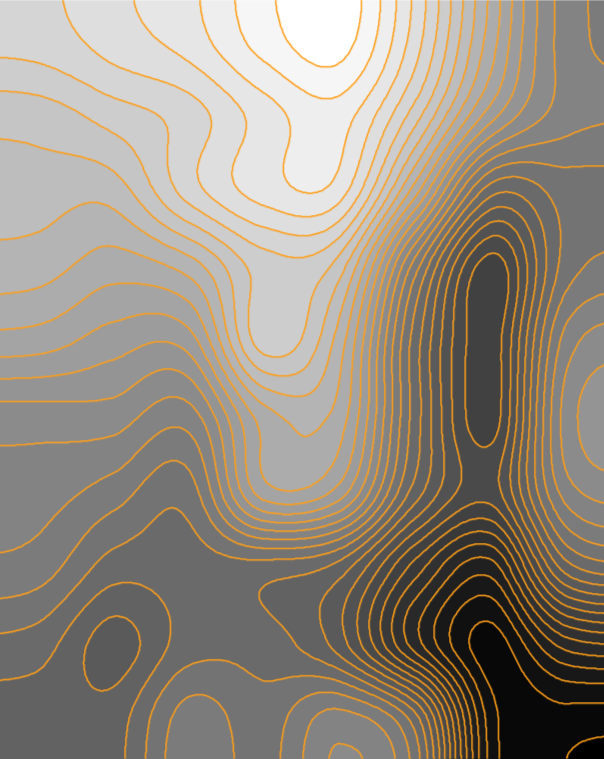

Растр после обработки инструментом и построенные на его основе изолинии

Попробуйте инструмент в действии

  1. Нажмите кнопку Демо над формой инструмента. Поля будут автоматически заполнены демонстрационными значениями.

  2. Нажмите кнопку Запустить.
